Ceny
Cena katalogowa netto
85,00 PLN /szt.

Cena katalogowa brutto
104,55 PLN /szt.

Oznaczenia

Kod kreskowy
5908312593027
Symbol
59083
Symbol towaru u dostawcy
CKF

Opis

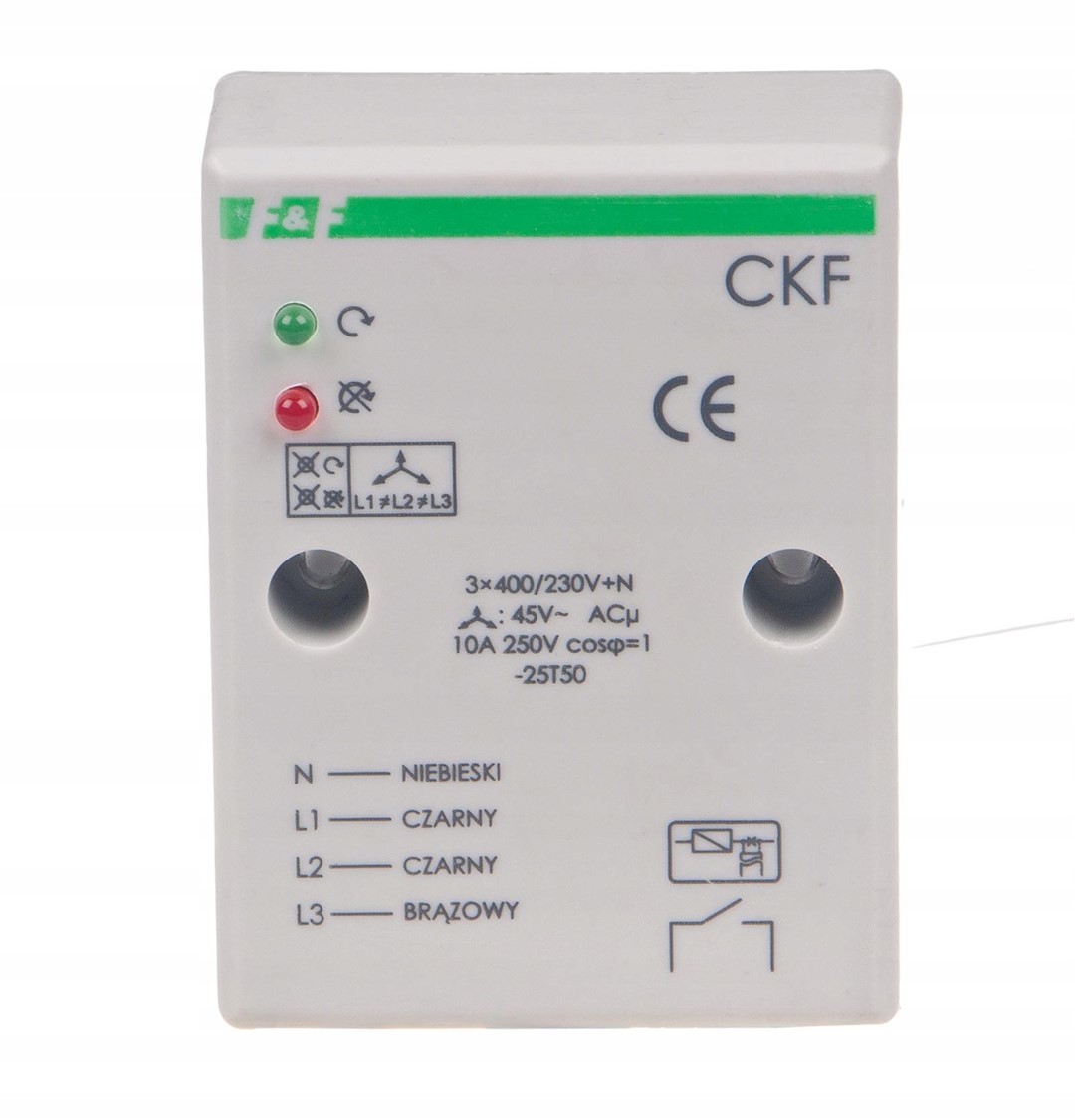

Czujnik kolejności i zaniku faz 45V CKF F&F FiF FF

Przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

  • Ze stałym progiem asymetrii napięciowej zadziałania
  • Styk 1 x NO

Charakterystyka czujnika kolejności i zaniku faz 45V CKF F&F FiF FF:

  • To urządzenie, które służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które mogą przyczynić się do zniszczeniem silnika
  • Zabezpiecza kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem
  • Zanik napięcia w jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej 45V – sygnalizowany brakiem świecenia obu LED, spowoduje wyłączenie silnika
  • Wyłączenie nastąpi z opóźnieniem 4s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe
  • W przypadku zmiany kolejności faz przed czujnikiem -sygnalizowanej świeceniem LED czerwonej - powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika
  • Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz
  • Prawidłowe zasilanie odbiornika wskazywane jest świeceniem zielonej diody LED

Parametry techniczne czujnika kolejności i zaniku faz 45V CKF F&F FiF FF:

  • Napięcie zasilania: 3 × 400 V + N
  • Współpraca z agregatami prądotwórczymi: NIE
  • Kontrola zaniku / asymetrii faz: TAK
  • Kontrola kolejności faz: TAK
  • Kontrola styków stycznika: NIE
  • Element wykonawczy: przekaźnik
  • Maksymalny prąd obciążenia: 10 A
  • Konfiguracja styków: 1 × NO
  • Separacja styku: TAK
  • Asymetria napięciowa zadziałania: 45 V
  • Histereza napięciowa: 5 V
  • Opóźnienie wyłączenia: 4 s
  • Kontrola zasilania: 2 × LED
  • Przyłącze: OMY 4×1 mm²; 2×0,75 mm², l: 0,5 m
  • Pobór mocy: 1,6 W
  • Temperatura pracy: -25÷40°C
  • Wymiary: 51×67×26 mm (± 1 mm)
  • Montaż: natynkowy
  • Stopień ochrony: IP20
  • TrueRMS: NIE

Czujnik kolejności i zaniku faz 45V CKF F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to czujnik kolejności i zaniku faz 45V CKF F&F FiF FF

        Czujnik kolejności i zaniku faz, montaz natablicowy
