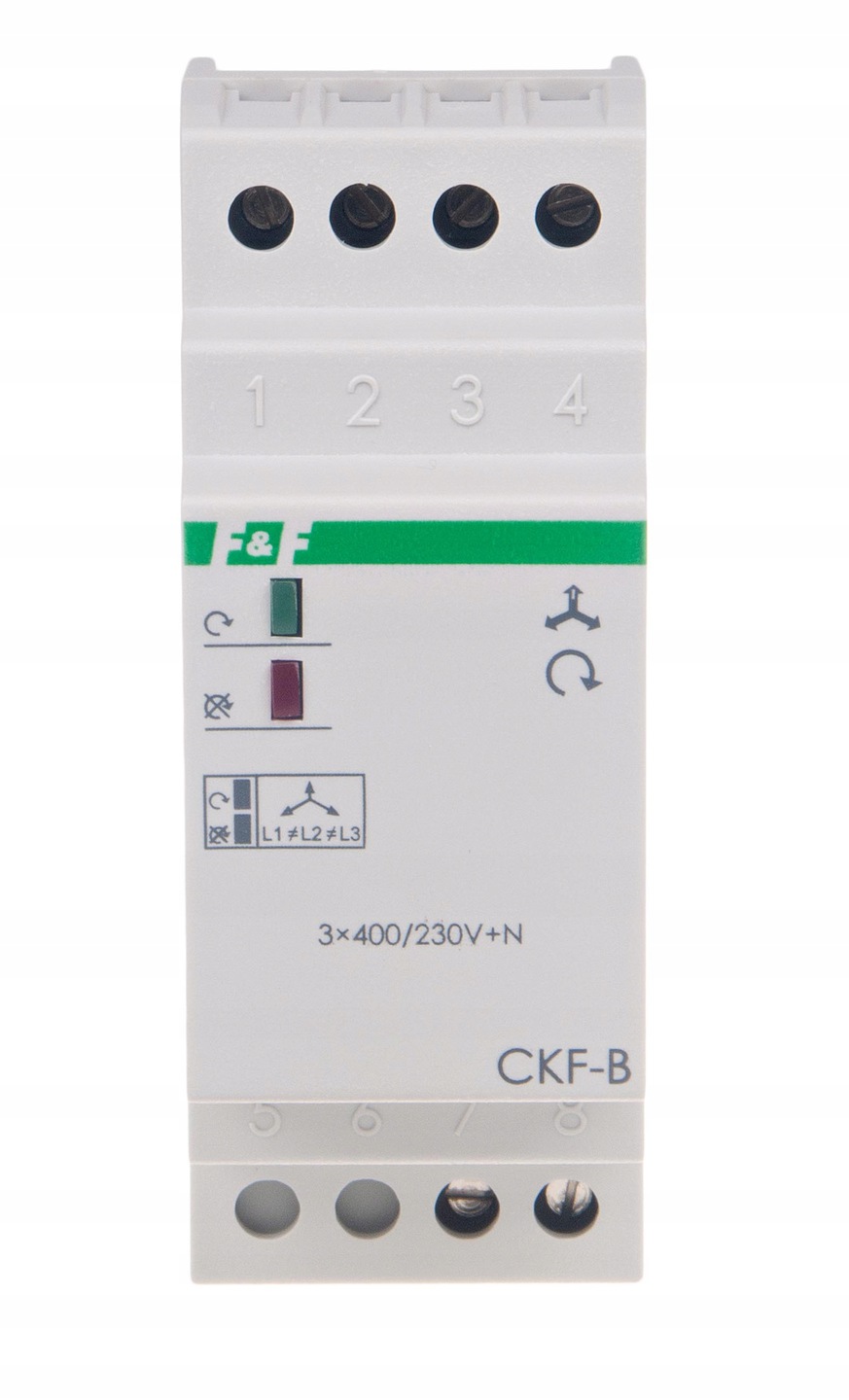

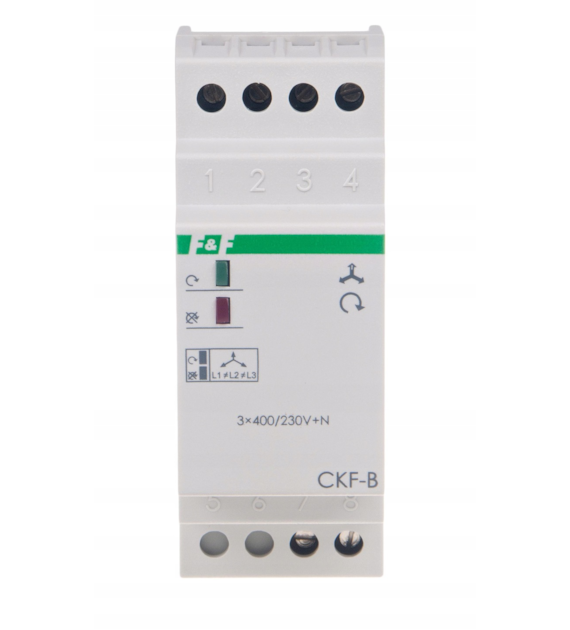

Czujnik przekaźnik kolejności i zaniku faz CKF-B F&F FiF FF

Przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które grożą zniszczeniem silnika. Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

• Ze stałym progiem asymetrii napięciowej zadziałania
• Styk 1 x NO

Charakterystyka czujnika przekaźnika kolejności i zaniku faz CKF-B F&F FiF FF:

• To urządzenie, które służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które mogą przyczynić się do zniszczeniem silnika
• Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem
• Zanik napięcia w jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika
• Wyłączenie nastąpi z opóźnieniem 4s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe
• W przypadku zmiany kolejności faz przed czujnikiem -sygnalizowanej świeceniem LED czerwonej - powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika
• Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz
• Prawidłowe zasilanie odbiornika wskazywane jest świeceniem zielonej diody LED

Parametry techniczne czujnika przekaźnika kolejności i zaniku faz CKF-B F&F FiF FF:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 2 × LED
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: NIE

Czujnik przekaźnik kolejności i zaniku faz CKF-B F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
