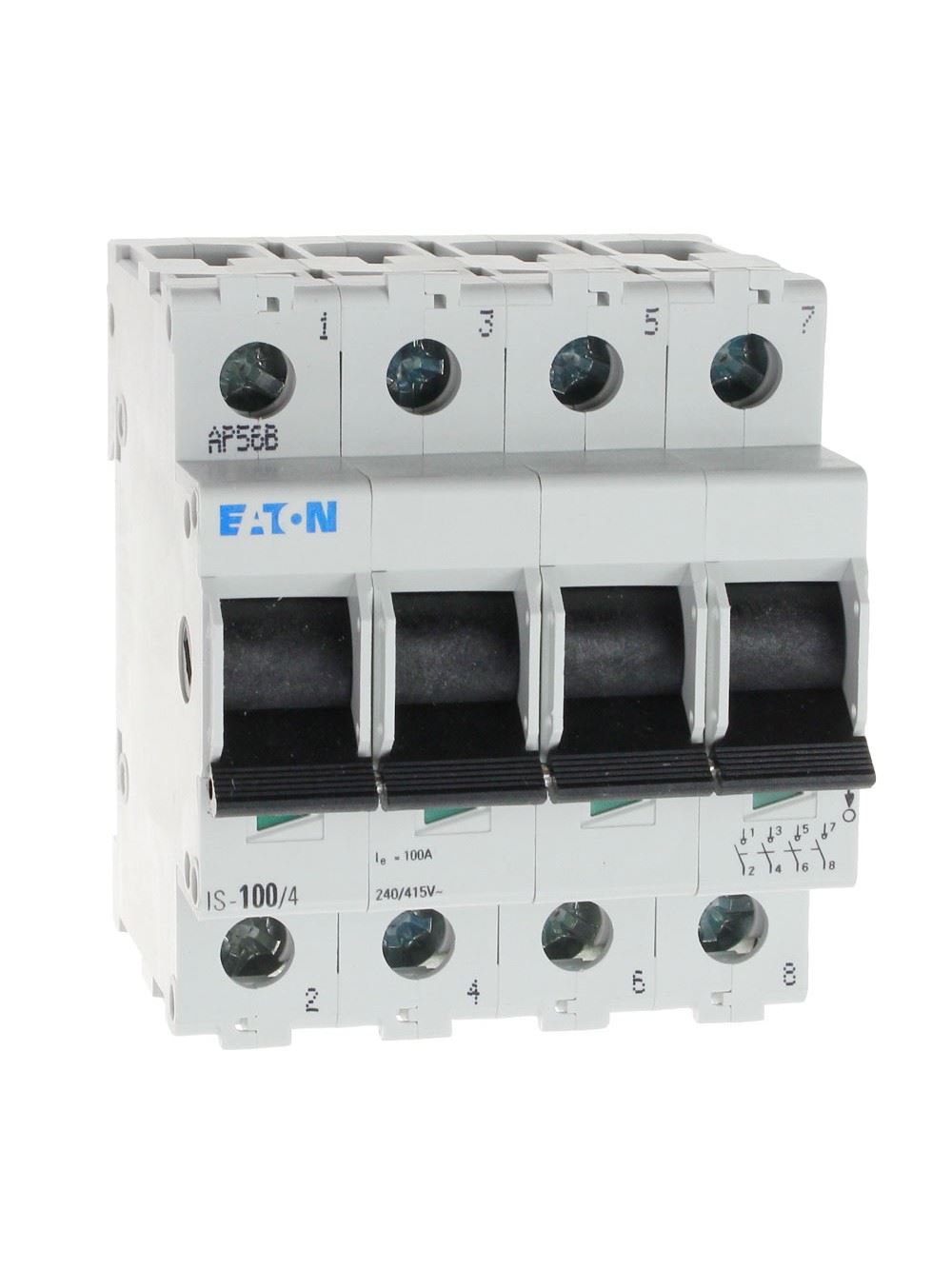

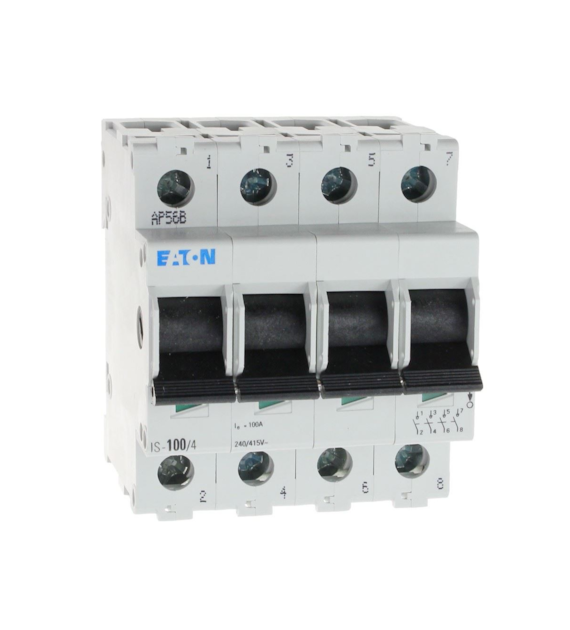

Rozłącznik główny izolacyjny modułowy 100A 4P IS-100/4 276285 Eaton

Ma za zadanie przewodzić prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii rozłączyć obwód. Jednak może to robić tylko przez określony czas. Dodatkową funkcję jaką pełni  jest izolowanie obwodu - zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłącznik stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów.

Parametry techniczne Rozłącznika głównego izolacyjnego modułowego Eaton 100A 4P IS-100/4 276285:

• Nr katalogowy: 276285
• Oznaczenie: IS-100/4
• Liczba biegunów: 4
• Prąd znamionowy (AC-23A): 100 A
• Prąd znamionowy krótkotrwały wytrzymywany Icw: 2 kA
• Prąd znamionowy załączalny zwarciowy Icm: 2,8 kA
• Wytrzymałość zwarciowa z dobezpieczeniem zgodnie z normą IEC/EN 60947-3: 10 kA
• Napięcie znamionowe: 240/415 V~
• Znamionowe napięcie izolacji: 690 V~
• Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV
• Szerokość w modułach 17,5 mm: 4
• Wysokość aparatu: 80 mm
• Występ aparatu: 60 mm (67,3 mm z dźwignią)
• Montaż na wsporniku TH35
• Rodzaj zacisku: szynowy/windowy
• Przekrój przewodów przyłączeniowych: 2,5-50 mm²
• Stopień ochrony: IP40
• Trwałość elektryczna: ≥ 3000 przestawień
• Trwałość mechaniczna: ≥ 16000 przestawień
• Dźwignia załączająca w kolorze czarnym
