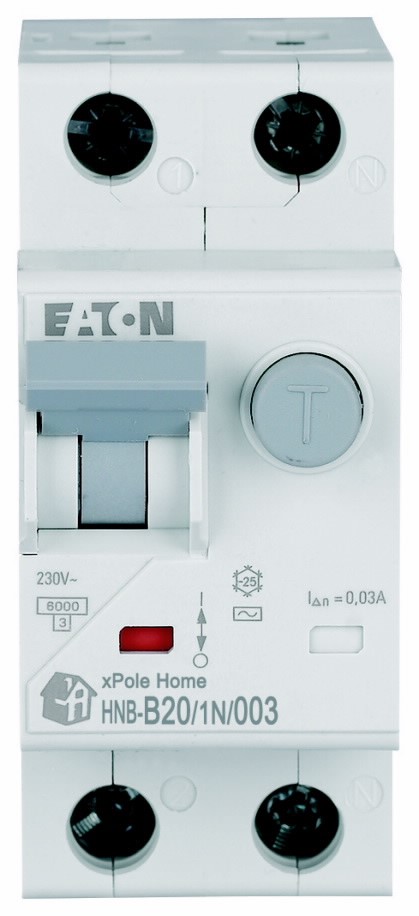

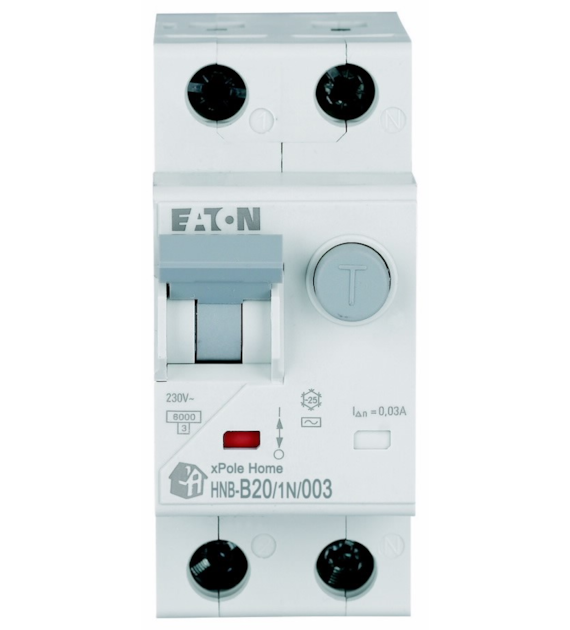

Wyłącznik kombinowany 2P B20A AC 30mA HNB-B20/1N/003 195122 Eaton
Wyłącznik różnicowo-nadprądowy serii HNB to urządzenie zabezpieczające dwa w jednym: różnicowoprądowe z członem nadprądowym.
Wyłącznik różnicowoprądowy to zabezpieczenie elektryczne, które rozłącza obwód, gdy wykryje, że prąd elektryczny wypływający z obwodu nie jest równy prądowi wpływającemu. Służy do ochrony przed porażeniem prądem elektrycznym zarówno przy dotyku pośrednim, jak i bezpośrednim. Ponadto, ogranicza skutki uszkodzenia urządzeń w tym wywołanie pożaru. Przeznaczony do izolacji oraz ochrony obwodów elektrycznych przed prądem upływowym.
Wyłącznik nadprądowy to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Wyłącznik jest przeznaczony do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych. Przeznaczony do wielokrotnego użytku.
Parametry techniczne wyłącznika kombinowanego 2P B20A AC 30mA HNB-B20/1N/003 195122 Eaton:
- Czułość: AC
- Jednocześnie rozłączany biegun N
- Liczba biegunów: 2
- Napięcie znamionowe łączeniowe Ue (AC): 230 V
- Częstotliwość znamionowa: 50 Hz
- Napięcie znamionowe udarowe Uimp: 4 kV
- Maksymalne napięcie pracy Ubmax: 253 V~
- Minimalne napięcie pracy Ubmin: 196 V~
- Czas wyzwolenia: bezzwłoczne 250 A (8/20 μs)
- Prąd znamionowy [A]: 20
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 0
- Szerokość wyrażona liczbą modułów: 2
- Kategoria przepięcia: 3
- Charakterystyka wyzwalania: B
- Stopień ochrony (IP): IP20
- Znamionowy prąd różnicowy [A]: 0,03
- Głębokość wbudowania [mm]: 69.5
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 6
- Stopień zanieczyszczenia: 2
- Klasa ograniczenia energii: 3
- Wytrzymałość zwarciowa Inc: 6000 A
- Wytrzymałość elektryczna (liczba cykli): 4 000
- Wytrzymałość mechaniczna (liczba cykli): 20 000
- Montaż: szyna 35 mm (TH35/DIN)
Wyłącznik kombinowany 2P B20A AC 30mA HNB-B20/1N/003 195122 Eaton jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
Jest to Wyłącznik kombinowany 2P B20A AC 30mA HNB-B20/1N/003 195122 Eaton
