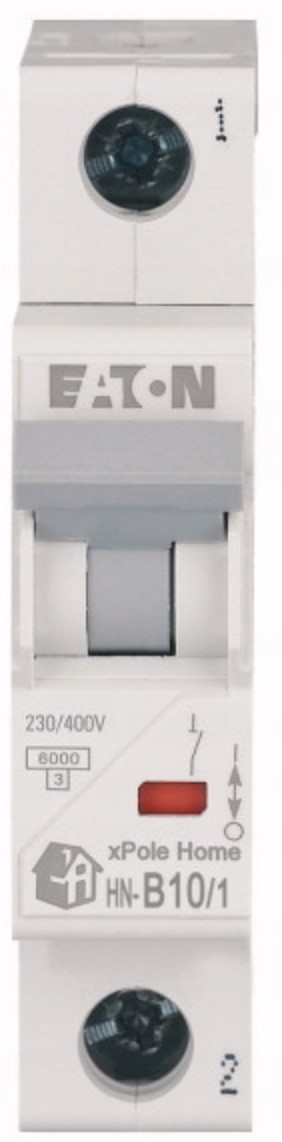

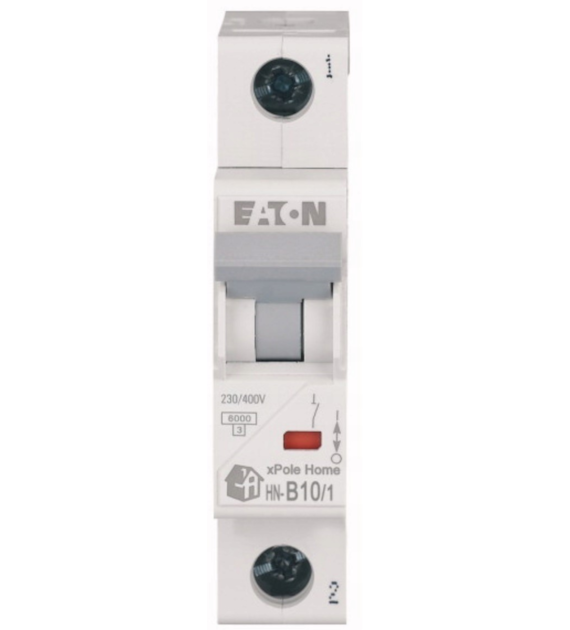

Wyłącznik nadprądowy 1P B 10A 6kA AC HN-B10/1 Eaton xPole Home 194819
Wyłącznik nadprądowy, inaczej wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską to element instalacji elektrycznej. Jego zadanie polega na przerwaniu ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Przeznaczony jest do sterowania i zabezpieczenia przed skutkami przetężeń, przeciążeń i zwarć obwodów odbiorczych instalacji oraz urządzeń elektrycznych między innymi w gospodarstwach domowych.
Cechy:
- Niezawodność
- Bezpieczeństwo
- Łatwy dobór
- Wszechstronne zastosowania
- Solidne wykonanie
- Łatwość obsługi
- Możliwość obsługi rozbudowanych instalacji
- Nowoczesny design
Funkcje wyłącznika nadprądowego 1P B 10A 6kA AC HN-B10/1 Eaton xPole Home 194819:
- Podwójne zaciski przyłączeniowe windowe i szynowe, umieszczone z obu stron aparatury.
- Klips mocujący umożliwiający szybki montaż
- Aparaty mogą być zasilane z obu stron.
- Możliwość dobudowy styków pomocniczych, czy wyzwalaczy wzrostowych i zanikowych.
Parametry techniczne wyłącznika nadprądowego 1P B 10A 6kA AC HN-B10/1 Eaton xPole Home 194819:
- Charakterystyka wyzwalania B
- Liczba biegunów (całkowita) 1
- Prąd znamionowy 10 A
- Napięcie znamionowe 230 V
- Napięcie znamionowe izolacji Ui 440 V
- Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 0 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 0 kA
- Rodzaj napięcia AC
- Zakres częstotliwości 50 - 60 Hz
- Klasa ograniczenia energii 3
- Do instalacji podtynkowych Tak
- Jednocześnie rozłączany biegun N Nie
- Kategoria przepięcia 3
- Możliwość dodatkowego wyposażenia Tak
- Szerokość wyrażona liczbą modułów 1
- Głębokość wbudowania 44 mm
- Stopień ochrony (IP) IP20
- Temperatura otoczenia w warunkach pracy -25 - 75 °C
- Przekrój przyłączanego przewodu wielożyłowego 1 - 25 mm²
- Przekrój przyłączanego przewodu jednodrutowego 1 - 25 mm²
- Kod producenta: 194819
Wyłącznik nadprądowy 1P B 10A 6kA AC HN-B10/1 Eaton xPole Home 194819 jest zapakowany z największą starannością, więc nie ulegnie zniszczeniu podczas transportu.
